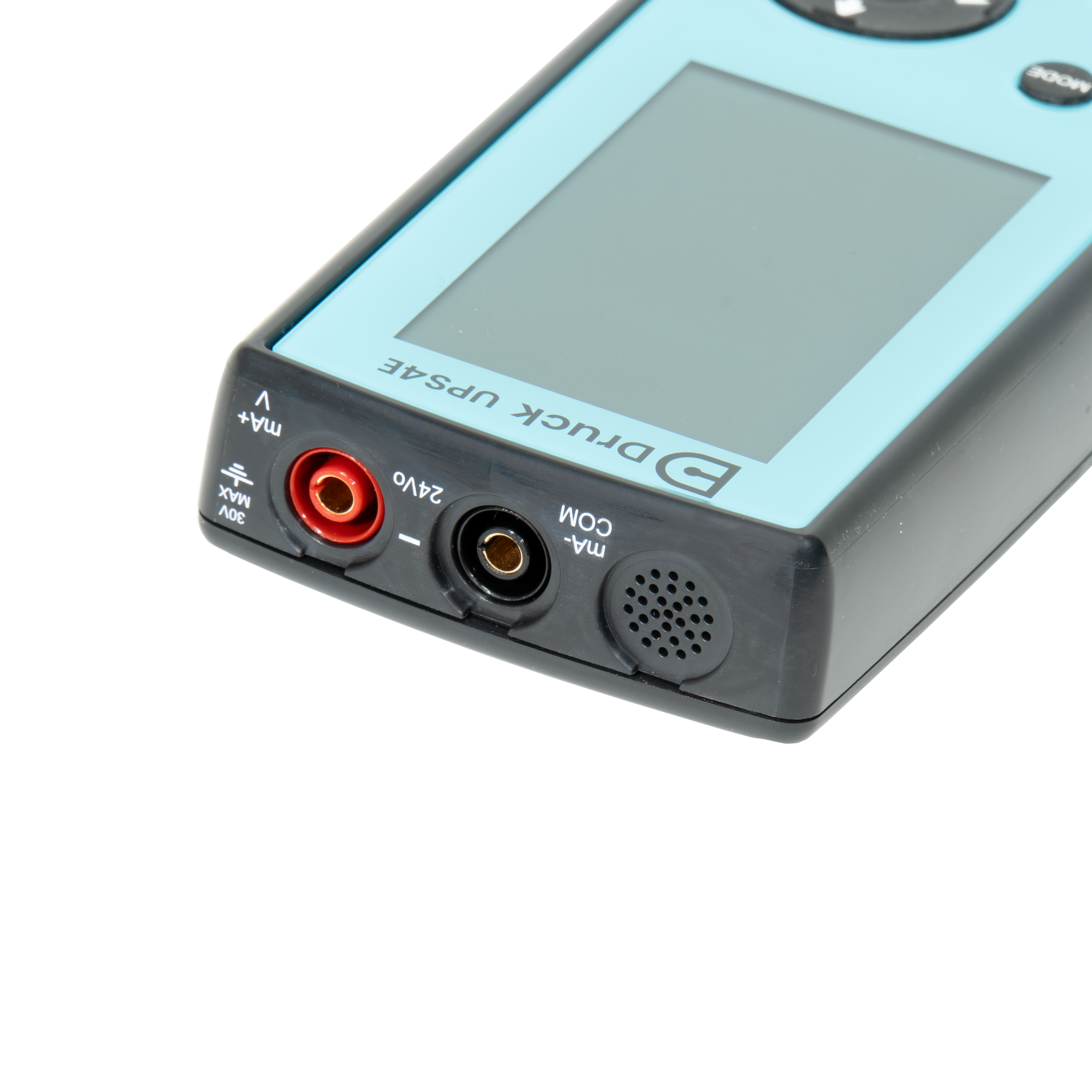

Calibrador de lazo UPS4E de Druck

Calibrador de lazo UPS4E de Druck

Precisión, trazabilidad y robustez para entornos industriales

Los calibradores de lazo Druck son instrumentos de referencia en la calibración de señales de 4-20 mA, ampliamente utilizados en procesos industriales donde la exactitud y la repetibilidad son críticas. Diseñados para cumplir los estándares más exigentes de metrología y control de procesos, combinan alta exactitud, estabilidad a largo plazo y una robustez mecánica que los convierte en la elección preferida de ingenieros y técnicos de comisionado, mantenimiento y responsables de calidad en industrias como petróleo y gas, generación de energía, química, farmacéutica, minería, alimentos y bebidas y en cualquier proceso donde se requiera la verificación y calibración de señales analógicas de 4 a 20mA

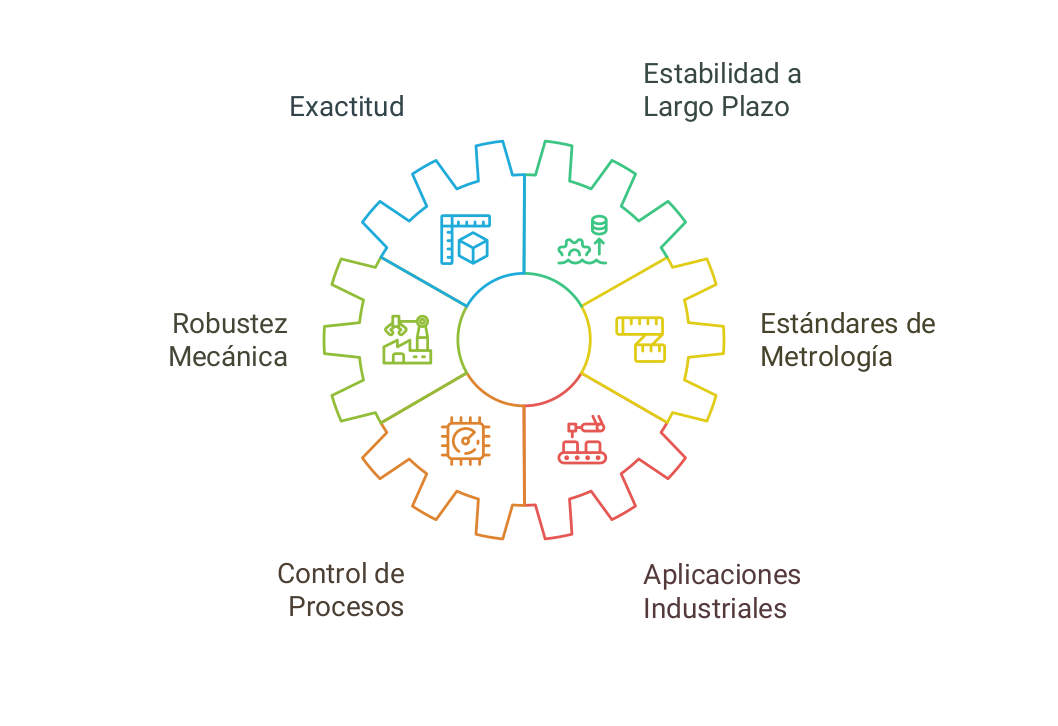

Componentes de los Calibradores de Lazo Druck

Rol del calibrador de lazo en la cadena de medición

En sistemas de control de procesos, la señal de 4-20 mA es el lenguaje universal entre transmisores, PLC, DCS y registradores. Un calibrador de lazo permite inyectar, medir y simular esa señal con precisión trazable, asegurando que cada elemento del lazo responda de acuerdo a las especificaciones del fabricante y a las tolerancias establecidas en las normas ISO/IEC 17025, ISA y NAMUR, o simplemente a las definidas por los procedimientos internos de la empresa.

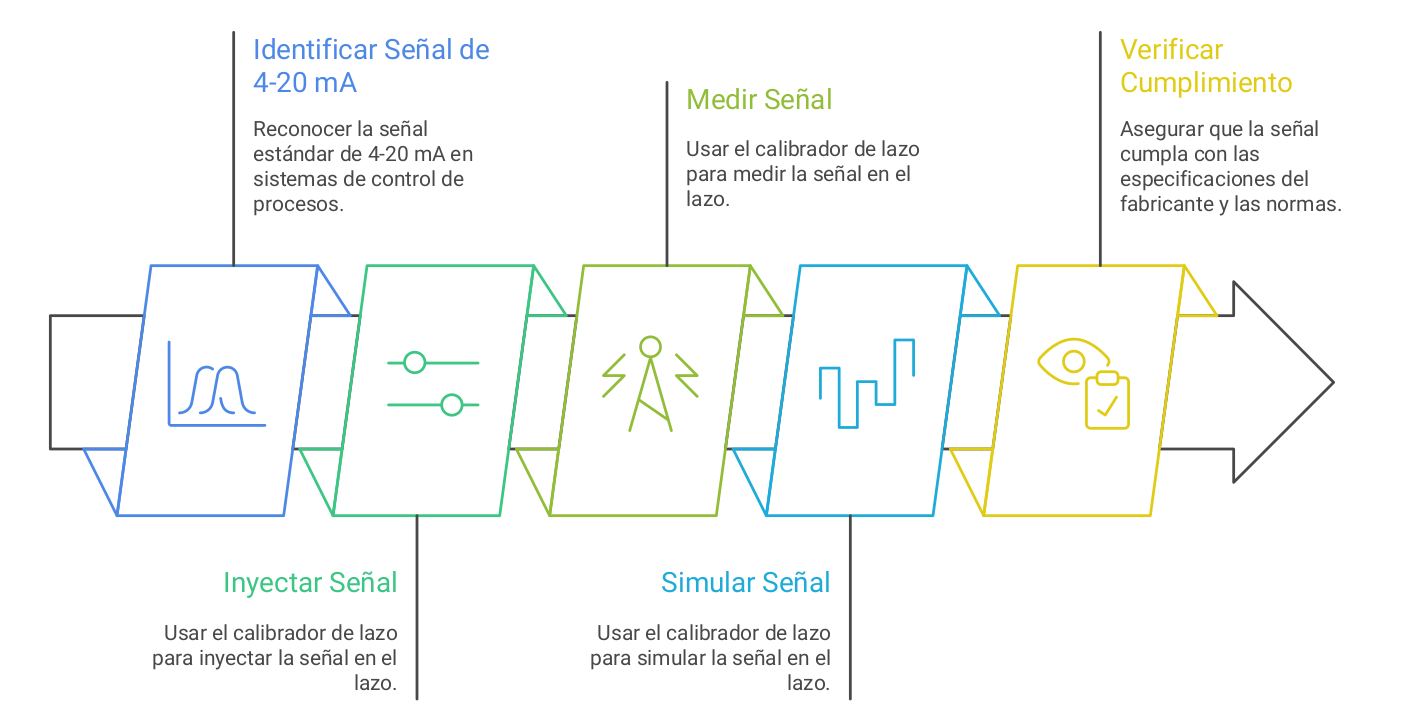

Proceso de Calibración de Lazo

Principales operaciones que los técnicos e ingenieros realizan con un calibrador de lazo UPS4E de Druck

  • Generación de corriente: inyectar 4-20 mA en modo activo o pasivo para verificar la respuesta de controladores, registradores, PLC, etc.
  • Medición de corriente: validar la salida de transmisores de presión, temperatura, nivel, caudal u otras variables de proceso.
  • Simulación de transmisores: reemplazar temporalmente un transmisor para comprobar la respuesta del sistema de control sin interrumpir el proceso.
  • Pruebas de alimentación: comprobar la integridad de la fuente de 24 VDC y detectar caídas de tensión o pérdidas de aislamiento en líneas extensas.
  • Rampas y escalonados automáticos: ejecutar pruebas dinámicas para validar linealidad, histéresis y estabilidad de los dispositivos de campo.
  • Comprobación de integridad de lazo: detección de lazos abiertos, resistencias parásitas, interferencias y fallas de aislamiento.

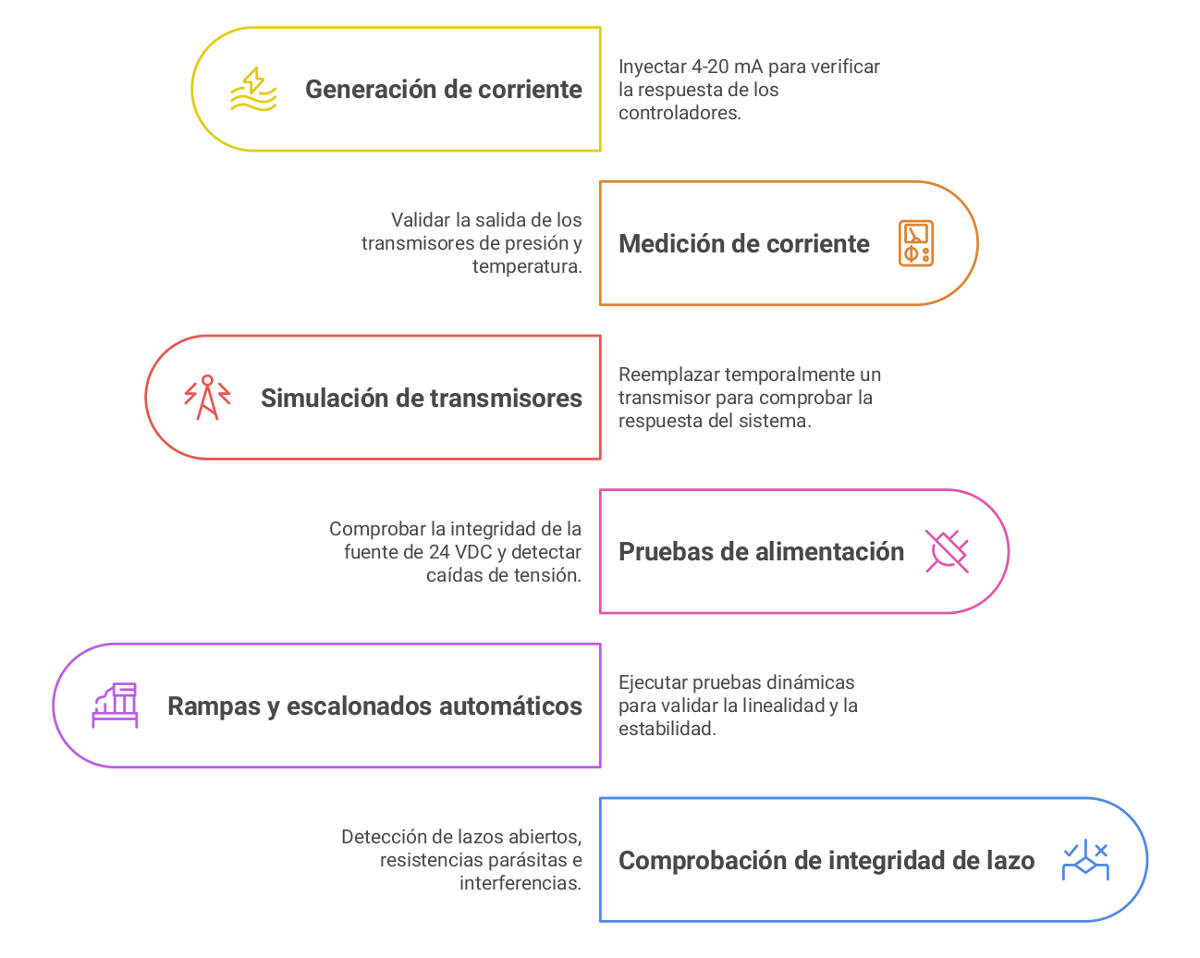

Operaciones del calibrador de lazo UPS4E

Ventajas competitivas de los calibradores de lazo UPS4E de Druck

  • Exactitud de clase metrológica: ±0,01 % de lectura con certificados trazables a estándares internacionales.
  • Estabilidad térmica superior: desempeño garantizado en rangos de 0 a 50 °C sin deriva significativa, ideal para plantas de energía, refinerías o instalaciones offshore o en áreas de temperaturas extremas.
  • Generación y medición simultánea: capacidad de operar como fuente y medidor en la misma prueba, reduciendo tiempos de mantenimiento.
  • Fuente de alimentación integrada: salida de 24 VDC para alimentar transmisores sin necesidad de fuentes externas.
  • Compatibilidad con protocolos digitales: modelos preparados para comunicación y diagnóstico HART, Profibus PA o Foundation Fieldbus. Incorpora la capacidad de activar internamente la resistencia de lazo.
  • Ergonomía para campo: carcasa compacta y sellada con grado de protección IP65, resistente a golpes, humedad y ambientes corrosivos.
    • Interfaces avanzadas: menús intuitivos y funciones predefinidas como rampas automáticas, pasos, etc
  • Capacidad de almacenamiento de datos: almacenamiento de datos interno y conexión a software de gestión de calibraciones.

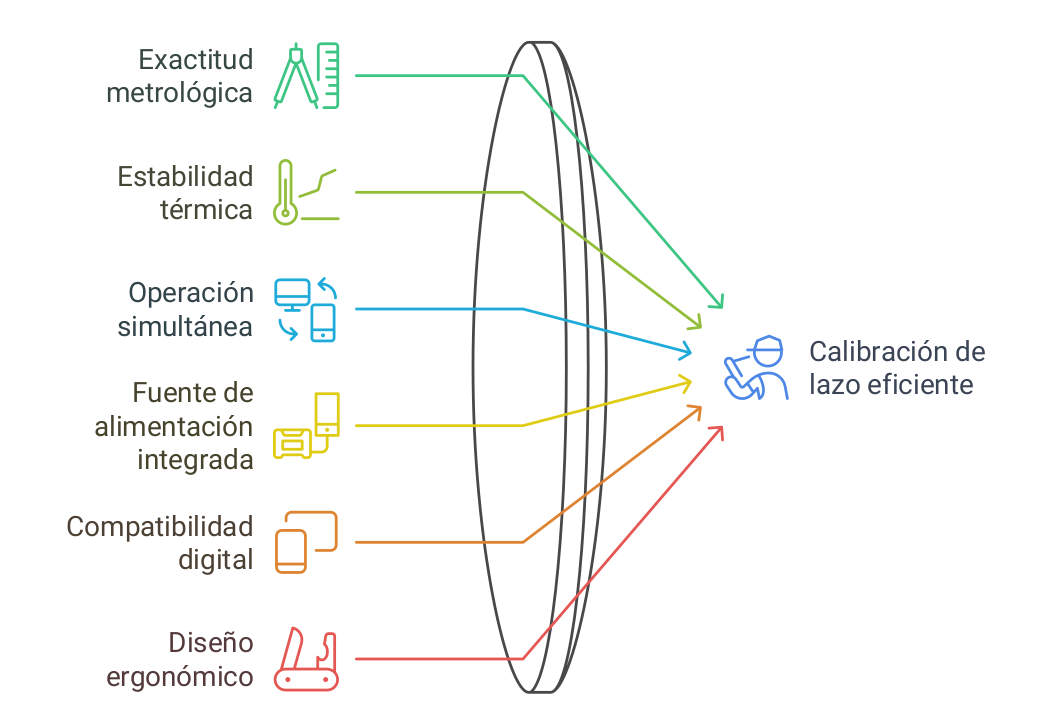

Ventajas competitivas de los calibradores de lazo

Modelos alternativos de Druck
Druck DPI 620 Genii

  • Plataforma multifunción para calibración eléctrica, de lazo, presión y temperatura.
  • Interfaz táctil de alta resolución, registro de datos y conectividad a software de gestión.
  • Capacidad de integración con módulos de presión Druck para calibración completa de transmisores multivariable.

Cada modelo puede configurarse con accesorios y rangos de medición específicos según los requerimientos de la planta, incluyendo conectores, módulos de presión y kits de comunicación.

Factores de selección para aplicaciones críticas

  • Exactitud y resolución: capacidad de detectar variaciones de microamperes y garantizar calibraciones trazables.
  • Carga máxima de lazo: suficiente para alimentar transmisores de alta resistencia.
  • Estabilidad a largo plazo: minimiza recalibraciones y reduce el costo de propiedad.
  • Compatibilidad con entornos hostiles: protección contra humedad, polvo y vibraciones.
  • Soporte y servicio posventa: disponibilidad de calibraciones certificadas, repuestos y asistencia técnica local.

Los calibradores de lazo UPS4E de Druck cumplen o superan estos requisitos, asegurando mediciones consistentes incluso en condiciones extremas.

Beneficios para ingeniería, mantenimiento y calidad• Reducción de tiempos de parada: pruebas rápidas y precisas en campo que minimizan la inactividad del proceso.

  • Cumplimiento normativo: trazabilidad a estándares internacionales para auditorías de calidad, ISO, GMP y GAMP.
  • Versatilidad operativa: un solo instrumento cubre medición, generación, simulación y diagnóstico.
  • Optimización de costos: menor frecuencia de recalibración gracias a la estabilidad y robustez del diseño.

CV Control – Representante oficial Druck en Argentina

  • Asesoramiento técnico especializado para selección de patrones y equipos para ensayos en función de la aplicación.
  • Stock local para entrega inmediata y garantía oficial.
  • Servicio de calibración certificada con trazabilidad a patrones internacionales.
  • Capacitación para optimizar la implementación de planes de calibración y mantenimiento.
  • Soporte postventa para maximizar la vida útil del instrumento.
