Inspección y Ensayos (END)
Inspección y Ensayos (END) para la industria argentina
Inspección y Ensayos (END) con RVI, Ultrasonido (UT/PAUT), Radiografía (CR/DR/Convencional), Lámparas UV, Radiómetros, Películas NDT y Rayos X. Enfoque práctico, normativo y de beneficios para decisores técnicos en Argentina.
Qué es Inspección y Ensayos (END) y cómo impacta en la productividad
Las END permiten evaluar materiales y componentes sin dañarlos, detectar discontinuidades internas y superficiales, y documentar evidencia trazable para QA/QC, Integridad Mecánica y Mantenimiento. Al adoptar RVI, Ultrasonido y Radiografía, las plantas argentinas reducen paradas, riesgos y costos de retrabajo, incrementando la confiabilidad operativa.
Resumen técnico: RVI aporta evidencia visual digital; UT mide espesores y detecta fallas internas; PAUT genera imágenes A/B/C-scan para soldaduras críticas; Radiografía CR/DR acelera QA/QC con menor exposición; Lámparas UV y Radiómetros aseguran cumplimiento en LP/PM; Películas NDT sostienen procedimientos tradicionales; Rayos X habilita control radiográfico de piezas y uniones.
Inspección Visual Remota (RVI)
Boroscopios, videoscopios y cámaras PTZ Full HD/4K permiten observar zonas inaccesibles sin desmontes ni ingreso a espacios confinados. Beneficios: menor tiempo de intervención, más seguridad y reportes con evidencia visual. Usos: tanques, turbomaquinaria, válvulas, ductos y recipientes.
Ultrasonido Industrial (UT/PAUT)
Medidores de espesores para corrosión y desgaste; detectores de fallas para grietas internas; Phased Array para soldaduras complejas con cobertura total y registros digitales. Compatible con ASME, ASTM, API e IRAM.
Radiografía Industrial (CR/DR/Convencional)
CR usa placas regrabables y elimina químicos; DR entrega imagen en tiempo real; la radiografía convencional mantiene continuidad con históricos en película NDT. Para soldaduras, fundiciones y compuestos.
Lámparas UV y Radiómetros
UV-A para líquidos penetrantes (LP) y partículas magnéticas (PM); radiómetros verifican intensidad y trazabilidad conforme ASTM E3022 / ISO 3059. Garantizan repetibilidad y cumplimiento.
Películas Radiográficas NDT y Rayos X
Películas de alta sensibilidad y contraste para protocolos tradicionales; generadores de rayos X portátiles/estacionarios (100–300 kV) con documentación técnica para habilitación y operación segura.
Integración digital y KPIs
Exportación de datos a CMMS/ERP, trazabilidad por activo, matrices de criticidad y tableros de MTBF, MTTR y % hallazgos cerrados. Flujo de trabajo auditado para ISO 9001.
Líneas de producto vinculadas
Lámparas UV (fija)
LED UV-A para LP/PM con uniformidad y baja temperatura.
ASTM E3022ISO 3059
Lámparas UV (portátil)
Ergonomía, bajo consumo y larga vida útil para inspección fluorescente.
LED UV-APortátil
Radiómetros
Medición de intensidad con memoria y trazabilidad ISO/IEC 17025.
CalibrableData-logging
Inspección Visual Remota (RVI)
Boroscopios, videoscopios y PTZ Full HD/4K con grabación.
4KPTZ

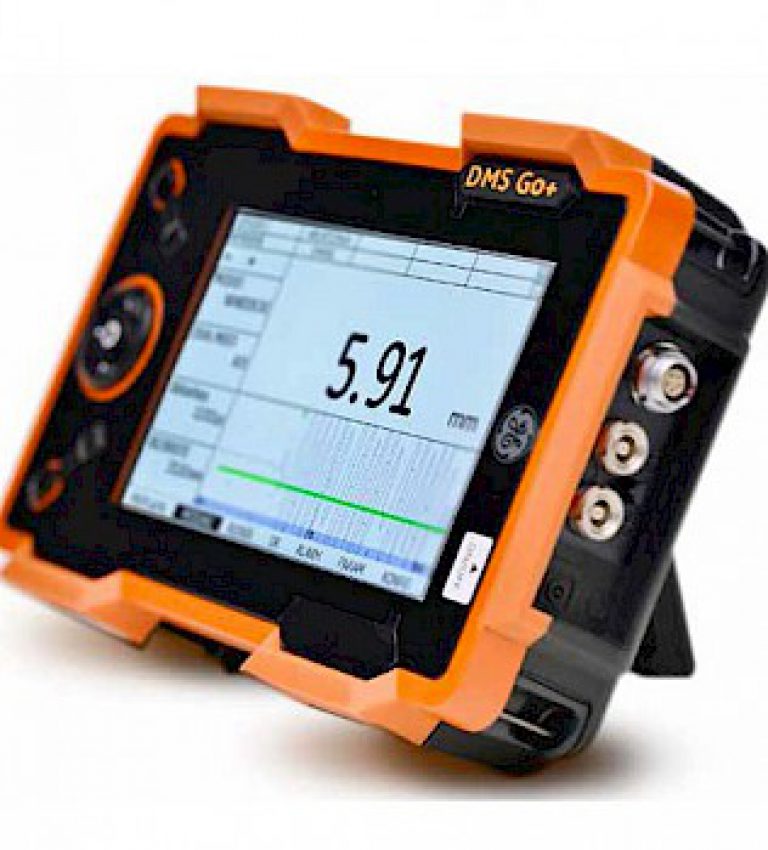

UT — Medidores de espesores
Control de corrosión en ductos, tanques y recipientes.
ASME/ASTMRutas
UT — Detectores de fallas
Alta sensibilidad para grietas internas y falta de fusión.
Alta SNRTiempo real

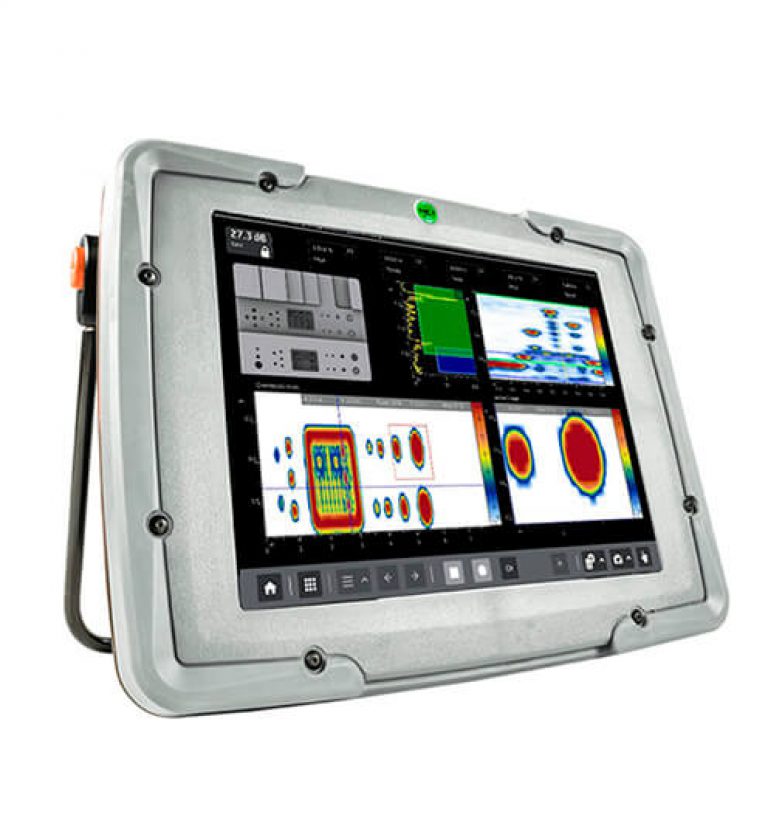

UT — Phased Array (PAUT)
Imágenes A/B/C-scan y cobertura integral de soldaduras.
ASME VAPI 1104

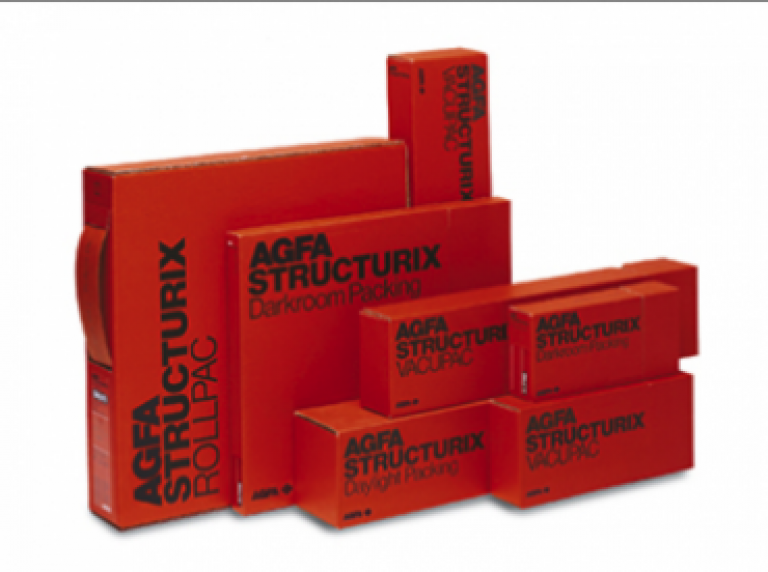

NDT Films / Películas Radiográficas
Alta definición y contraste. Compatibles con RX o γ.
Alta nitidezCompatibilidad
Guía técnica y beneficios de Inspección y Ensayos (END)
Flujo recomendado
- Relevamiento: alcance, accesos, riesgos y permisos.
- Captura: RVI, UT/PAUT, CR/DR según objetivo.
- Análisis: clasificación de hallazgos y criticidad.
- Reporte: evidencia digital y recomendaciones.
- Integración: exportación a CMMS/ERP y seguimiento.
Normativa y calidad
ASME Sección V, API 1104/510/570, ASTM (E3022/E1417/E1444/E2445), ISO 9712/9001 e IRAM aplicables. Documentación para auditorías y continuidad de procesos.
Aplicaciones por sector
Oil & Gas: soldaduras y recipientes. Energía: turbinas/calderas. Minería: ductos/chutes. Alimentos: piping sanitario. Metalmecánica: QA en producción.
Trazabilidad y KPIs
Evidencia georreferenciada, histórico por activo, tableros de MTBF, MTTR, OEE y % cierre de hallazgos. Decisiones basadas en datos.
Comparativa rápida de técnicas
| Técnica | Uso ideal | Ventajas | Consideraciones |
|---|---|---|---|
| RVI | Inspección interna sin desarme | Seguridad, rapidez, evidencia visual | Necesita punto de acceso |
| UT Convencional | Espesores/fallas internas | Portátil, preciso, costo-efectivo | Operador entrenado |
| PAUT | Soldaduras críticas | Imágenes A/B/C-scan, cobertura total | Mayor inversión inicial |
| CR/DR | Soldaduras y fundiciones | Digital, rápido, trazable | Control radiológico |
| Película NDT | Protocolos tradicionales | Alta nitidez, continuidad histórica | Procesado físico |
Conclusión SEO: integrar RVI, UT/PAUT y CR/DR en un plan de Inspección y Ensayos (END) con trazabilidad digital mejora seguridad, reduce paradas y acelera auditorías, elevando la confiabilidad global de la planta.
Preguntas frecuentes sobre Inspección y Ensayos (END)
¿Qué son las END y por qué son críticas?
Son métodos que evalúan materiales sin dañarlos. Reducen fallas, accidentes y costos de retrabajo, mejorando la confiabilidad operativa.
¿Qué diferencia hay entre END y ensayos destructivos?
Las END preservan la pieza; los destructivos alteran o rompen el material para medir resistencia.
¿Qué sectores aplican END en Argentina?
Oil & Gas, energía, minería, alimentos, petroquímica, metalmecánica, nuclear y transporte.
¿Cómo priorizar hallazgos de END?
Con matriz de criticidad (severidad x probabilidad x consecuencia) vinculada a OT en CMMS.
¿Qué normas suelen exigir los clientes?
ASME V, API 1104/510/570, ASTM E3022/E1417/E1444/E2445, ISO 9712, IRAM e IEC según técnica.
¿Qué es RVI y cuándo conviene?
Inspección visual remota con boroscopios/videoscopios/PTZ para zonas inaccesibles, ideal en paradas y confinados.
¿RVI reemplaza otras END?
No; complementa a UT/PAUT/RT. Aporta evidencia visual para decidir siguientes ensayos.
¿Qué resolución usar en RVI?
Full HD para general y 4K con zoom óptico para detalle fino en soldaduras y superficies críticas.
¿Se integra RVI a CMMS/ERP?
Sí, exportando fotos/videos y reportes con metadatos por activo y ubicación.
¿Para qué sirven los medidores de espesores?
Detectan pérdida de espesor por corrosión/desgaste sin acceso a ambas caras.
¿Qué hace un detector de fallas UT?
Identifica grietas, falta de fusión y porosidad mediante análisis de ecos ultrasónicos.
¿Qué ventajas tiene PAUT frente al UT convencional?
Cubre mayor volumen con haces electrónicos y genera A/B/C-scan repetibles.
¿Cómo elijo un palpador?
Según geometría, rango de espesor, material y temperatura de servicio.
¿Se pueden guardar rutas de espesores?
Sí, se programan puntos críticos y se exportan historiales para trending.
¿Diferencia entre CR y DR?
CR usa placas regrabables (transición desde película); DR ofrece imagen en tiempo real con máxima productividad.
¿Cuándo conviene radiografía convencional?
Cuando se requiere compatibilidad con protocolos tradicionales o evidencia en película.
¿Qué es la sensibilidad radiográfica?
Capacidad de distinguir pequeñas variaciones de espesor o densidad en la imagen.
¿Cómo se gestiona la seguridad radiológica?
Con prácticas seguras, blindajes, monitoreo y documentación conforme ARN/IEC/ISO.
¿Para qué se usan las lámparas UV-A en END?
Para revelar indicaciones fluorescentes en LP y PM bajo estándares ASTM/ISO.
¿Por qué medir con radiómetro?
Para verificar intensidad UV y repetibilidad de resultados según ASTM E3022/ISO 3059.
¿Qué mantenimiento requieren las lámparas UV?
Limpieza de lente, verificación periódica de intensidad y reemplazos programados.
¿Cómo digitalizar reportes de END?
Con software de gestión, metadatos por activo y anexos multimedia firmados digitalmente.
¿Se integran las END con QA/QC y auditorías?
Sí, con flujos aprobatorios, firmas electrónicas y trazabilidad por lote/OT.
¿Qué KPI son útiles para END?
MTBF, MTTR, % de hallazgos cerrados, OEE y backlog técnico.
¿Qué formación necesita el operador de UT/PAUT?
Certificación ISO 9712 o ASNT por niveles I/II/III y práctica supervisada.
¿Cómo calcular el ROI de END?
Comparando paradas evitadas, menor retrabajo, incidentes HSE y vida útil extendida.
¿Cuándo elegir PAUT en lugar de radiografía?
Cuando la geometría es compleja, se busca rapidez y se evita exposición radiológica.
¿Qué IP conviene para equipos RVI?
IP67 o superior para polvo/humedad; considerar requerimientos ATEX si aplica.
¿Se pueden alquilar equipos de END?
Existen esquemas de proyecto (leasing) según tiempo y criticidad del activo.
¿Cómo planificar una parada con END?
Definir objetivos, accesos, permisos y la secuencia RVI→UT/PAUT→CR/DR priorizada por criticidad.
¿Qué documentación entregar al cierre?
Informe técnico con evidencia, criticidad, recomendaciones y anexos de calibración/certificación.
¿Cómo asegurar la repetibilidad de mediciones?
Procedimientos controlados, equipos calibrados y capacitación periódica.
¿Puedo usar END durante operación?
Depende del riesgo: en UT y RVI es posible con controles; en RT requiere perímetro y permisos.
¿Qué hacer con discrepancias entre técnicas?
Validar con una segunda técnica (p.ej. PAUT tras RVI) y revisar parámetros/procedimientos.
