Válvulas de control para servicios criogénicos: desafíos y soluciones
En los procesos criogénicos, el control de fluidos presenta desafíos únicos que exigen valvulas de control criogenicos diseñadas específicamente para operar con precisión a temperaturas extremadamente bajas. No alcanza con que la válvula “resista el frío”: debe mantener hermeticidad, precisión de modulación y confiabilidad mecánica en servicios severos.
Principales aplicaciones de las válvulas de control criogénicas
Las válvulas de control para servicios criogénicos se utilizan en industrias donde se trabaja con gases licuados y bajas temperaturas, entre ellas:
• Producción y distribución de gases industriales.
• Plantas de GNL (licuefacción, almacenamiento y regasificación).
• Congelación rápida en alimentos y farmacéutica.
• Investigación científica y aplicaciones aeroespaciales.
• Tratamientos térmicos y procesos especiales en metalurgia.

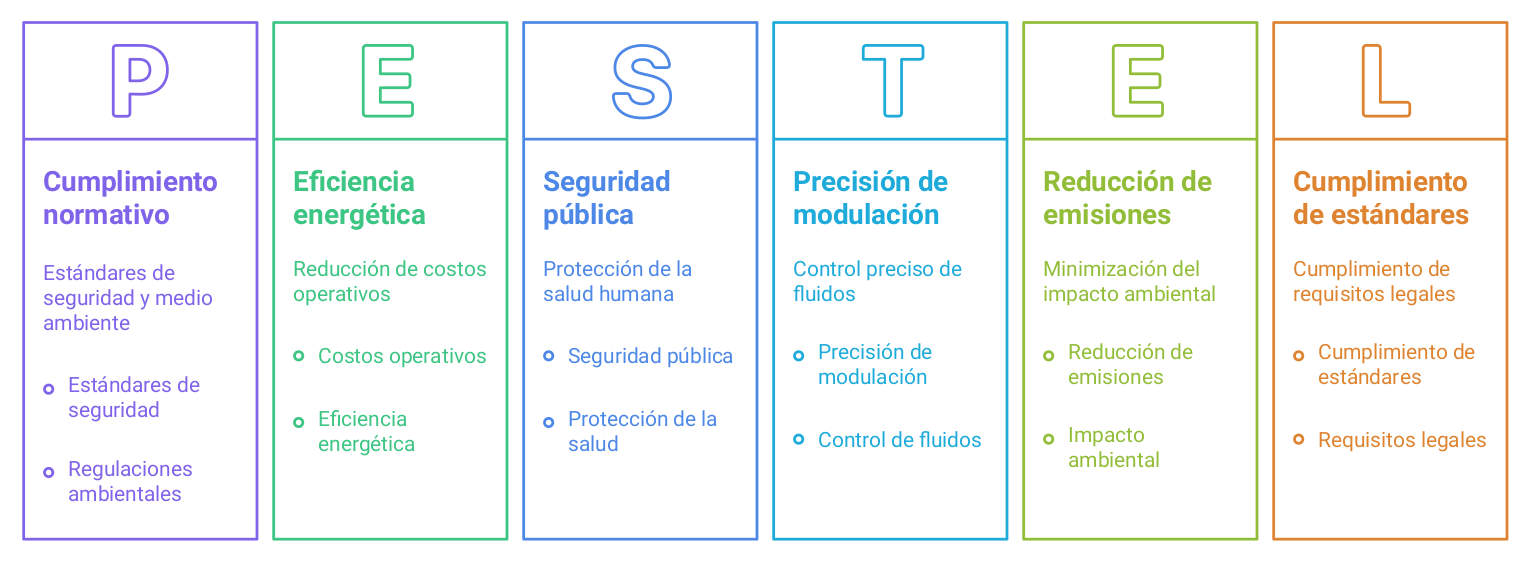

En todos estos casos, la correcta selección de valvulas de control criogenicos es clave para la seguridad, la continuidad operativa y la eficiencia energética.

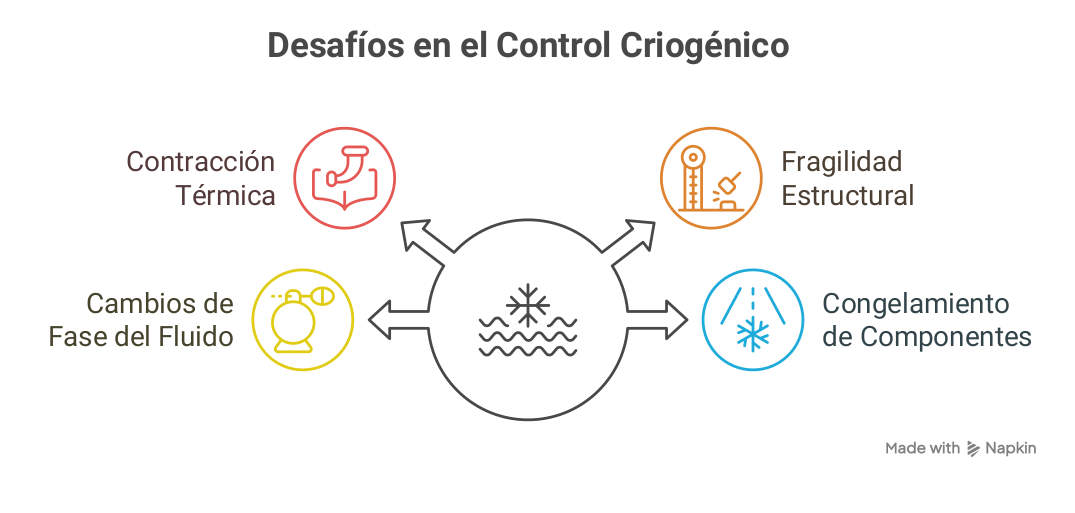

Desafíos de las válvulas de control criogénicas
¿Qué hace tan exigente el control en criogenia?
El entorno criogénico afecta directamente al diseño y desempeño de la válvula:
• Contracción térmica de materiales: Puede generar deformaciones, pérdida de estanqueidad y variaciones en el asiento de cierre.
• Fragilidad estructural: Los materiales deben conservar sus propiedades mecánicas (ductilidad y resistencia) a muy bajas temperaturas.
• Cambios de fase del fluido: La vaporización instantánea puede provocar cavitación, ruido, vibraciones y oscilaciones en el control.
• Congelamiento de componentes móviles: Empaquetaduras, sellos y actuadores pueden trabarse si no se aíslan correctamente de la zona fría.
Soluciones técnicas de Trimteck para servicios criogénicos
Para garantizar el desempeño confiable de una válvula criogénica, Trimteck ha desarrollado una línea de productos optimizados que abordan cada uno de estos desafíos:

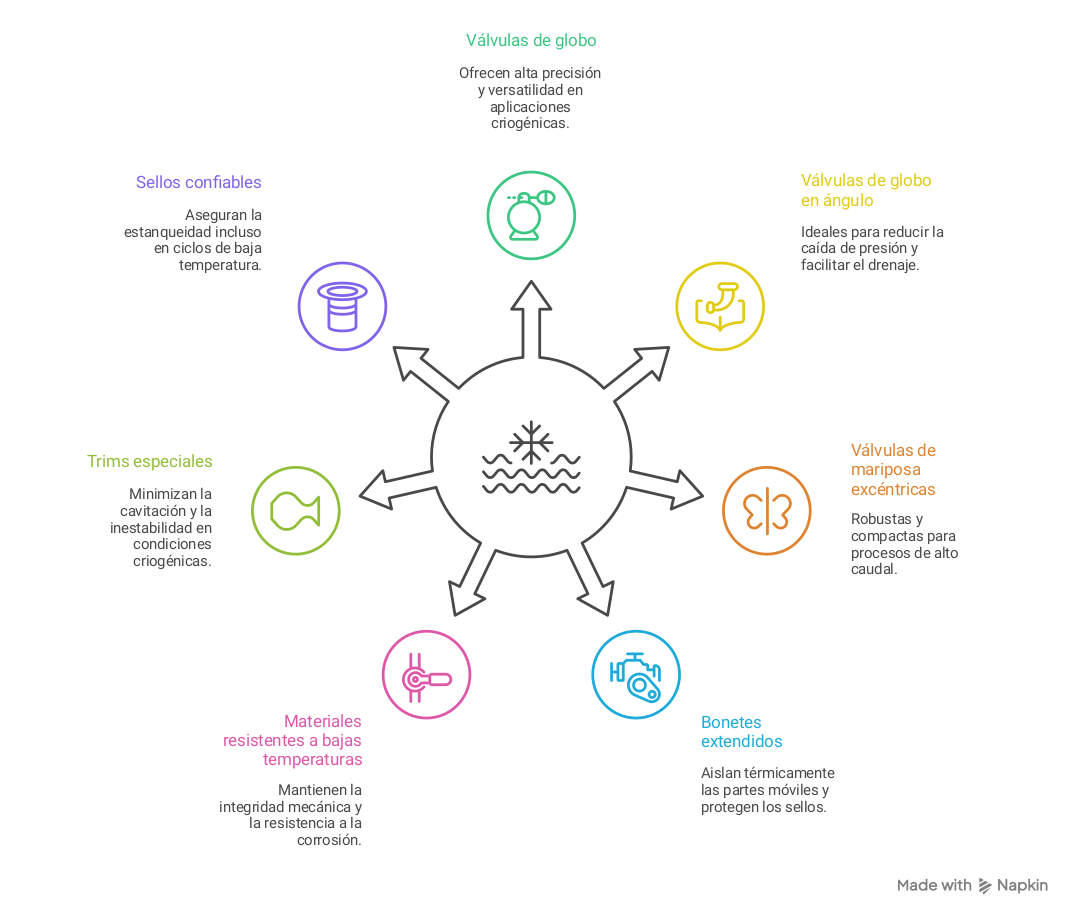

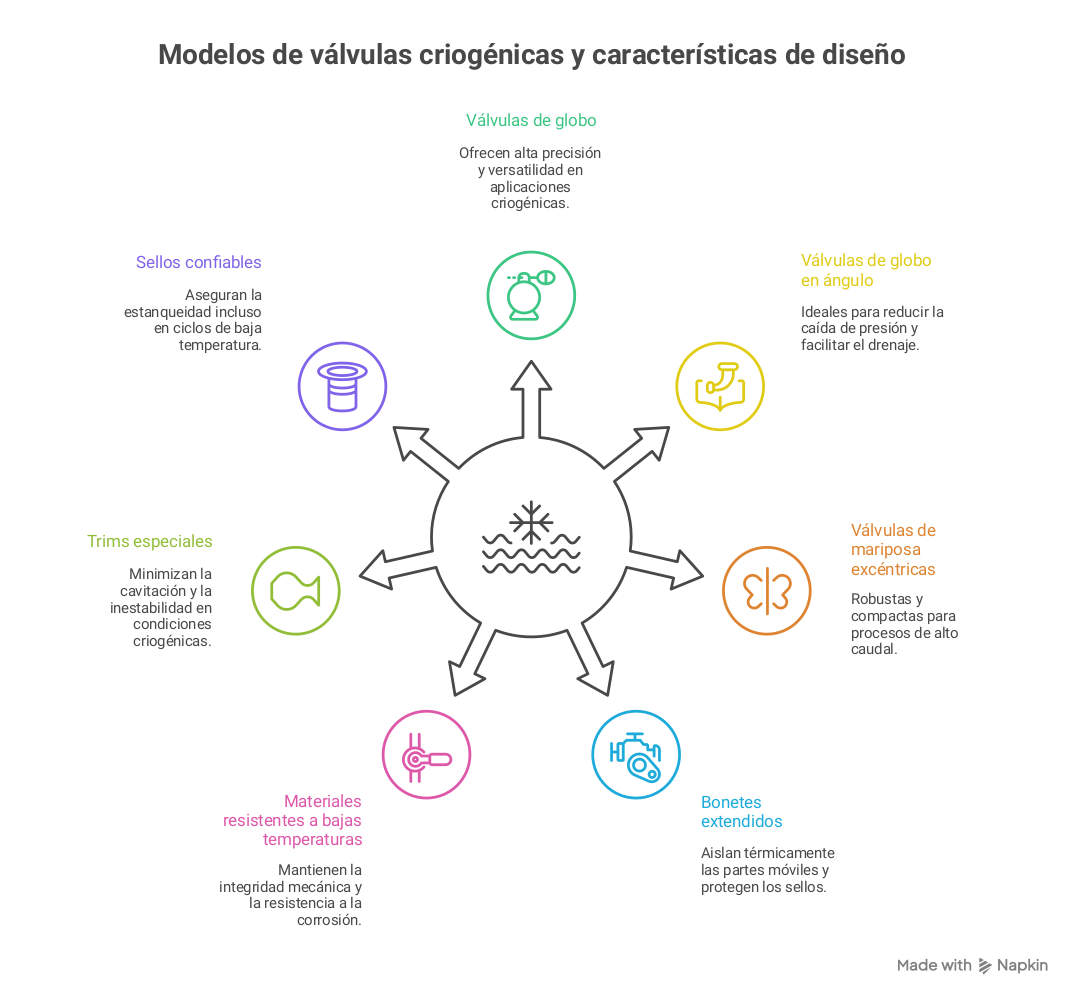

Modelos de válvulas de control aptos para servicios criogénicos
• Globo (OpGL): Alta precisión en modulación, excelente hermeticidad y amplia versatilidad de configuración.
• Globo en ángulo: Ideal para reducir caída de presión, facilitar drenaje y resolver instalaciones en espacios compactos.
• Mariposa excéntrica (OpEXL): Opción robusta y compacta para procesos con grandes caudales, combinando control y shut-off confiable.
Elementos de diseño específicos para criogenia
• Bonete extendido y bonete para cold box: Aíslan térmicamente las partes móviles del cuerpo de la válvula y protegen el sistema de sellado frente al congelamiento.
• Materiales resistentes a bajas temperaturas (CF8M, Monel, Inconel): Empleados en cuerpo, trim y vástago para mantener integridad mecánica, resistencia a la corrosión y buen desempeño bajo contracción térmica.
• Trims especiales (ST-2, ST-3): Diseños internos que permiten minimizar cavitación, inestabilidad, ruido y vibraciones en condiciones criogénicas.
• Sellos y empaquetaduras confiables (V-rings, packings live-loaded, fuelles metálicos): Sistemas de sellado que garantizan estanqueidad incluso en ciclos severos
de baja temperatura.

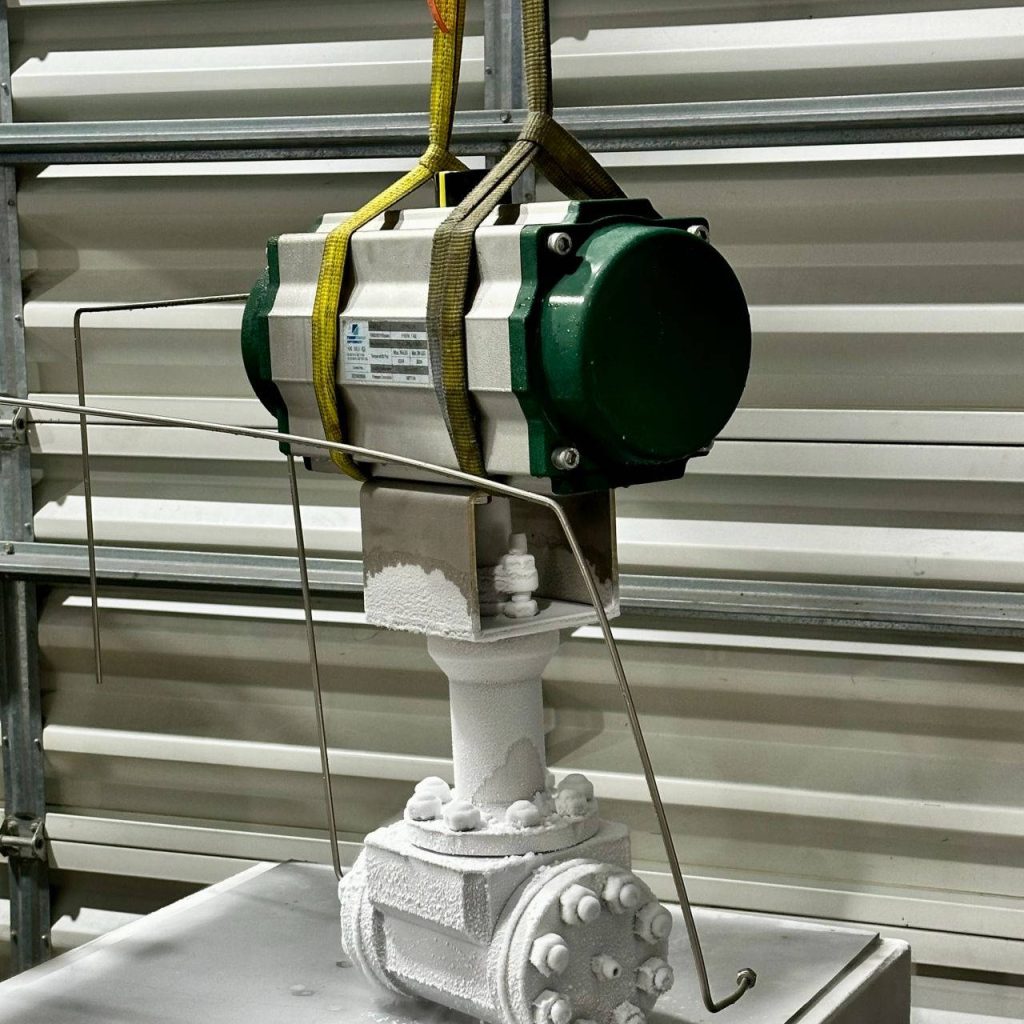

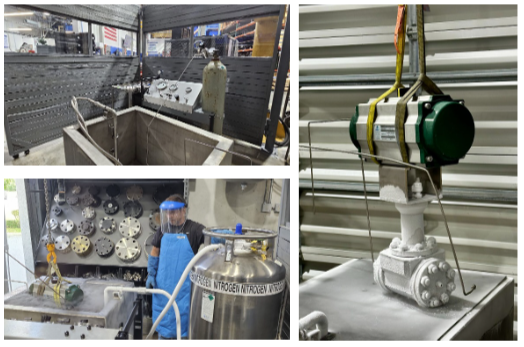

Ensayos criogénicos: validación en condiciones reales
Para asegurar el desempeño en campo, Trimteck realiza ensayos criogénicos en fábrica, donde:

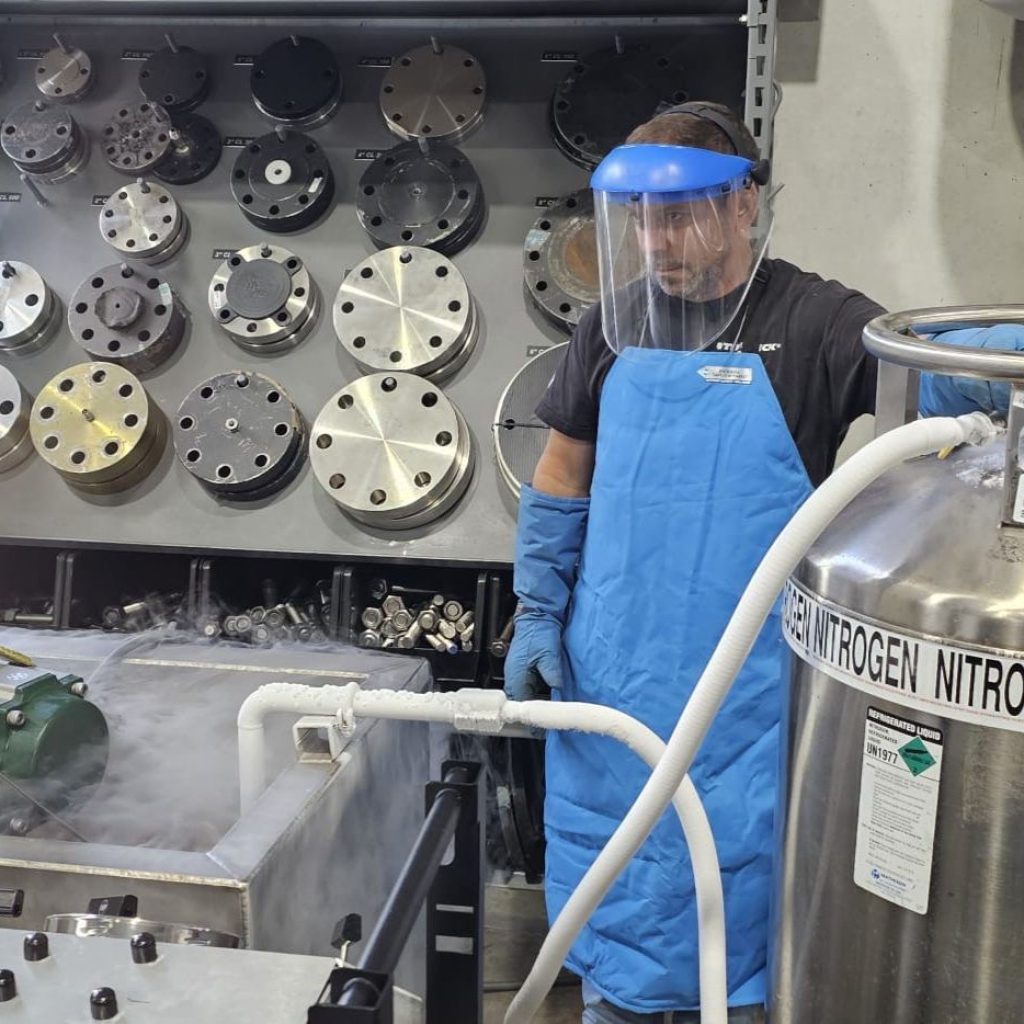

• Las válvulas se sumergen en nitrógeno líquido para simular condiciones de servicio.

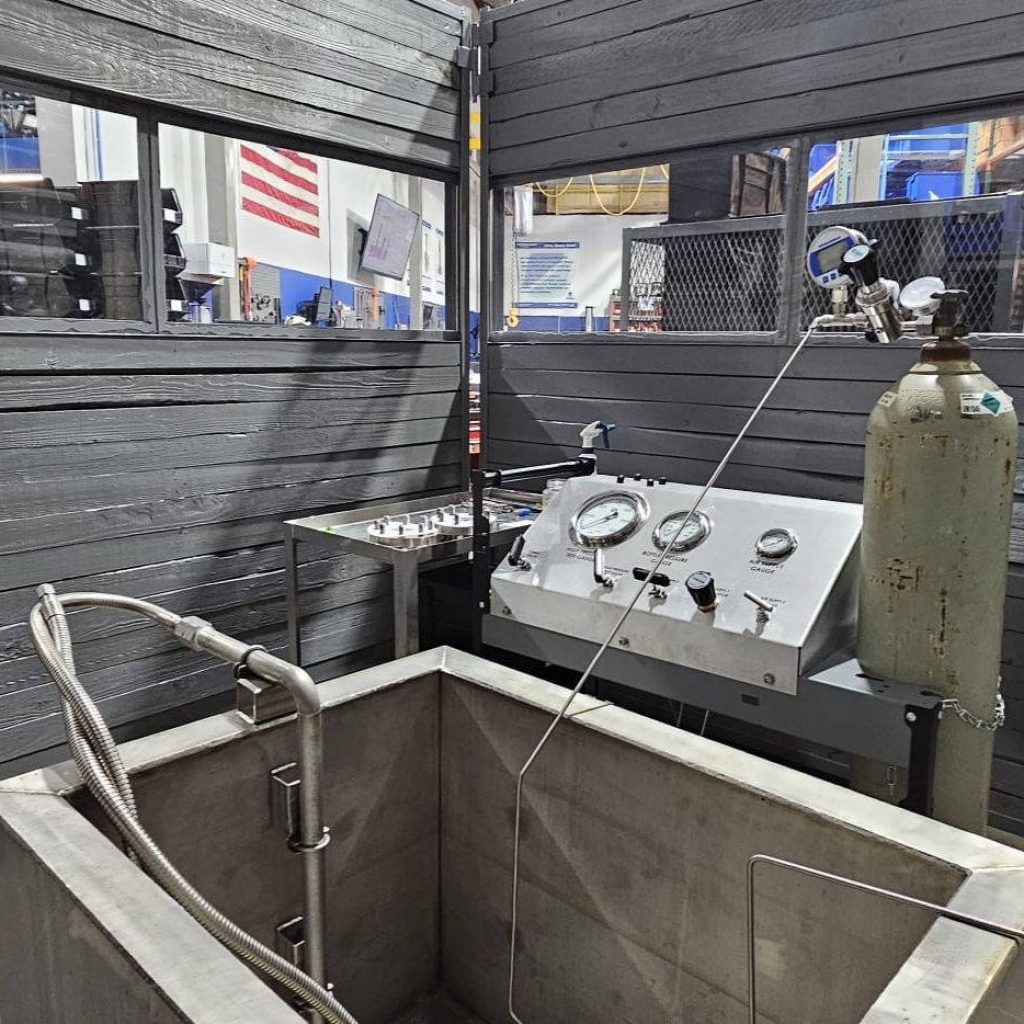

• Se testea el cierre con helio para detectar microfugas.
Estos ensayos permiten verificar el comportamiento real de las válvulas tras la contracción térmica de los materiales y asegurar que las válvulas de control criogénicos mantengan su hermeticidad y funcionalidad en válvulas operación.
Soporte técnico y selección de en Argentina
Si tenés un proceso donde el control a baja temperatura es crítico, necesitás más que un catálogo: necesitás un socio técnico.
En CV Control, como representantes de Trimteck en Argentina, ofrecemos:
• Asesoramiento técnico especializado para selección de válvulas de control criogénicos.
• Definición de materiales, trims y bonetes según fluido, caudal, presión y temperatura.
• Soporte en especificación, puesta en marcha y seguimiento en operación.
Consultanos para analizar tu proceso y ayudarte a seleccionar la mejor solución:
